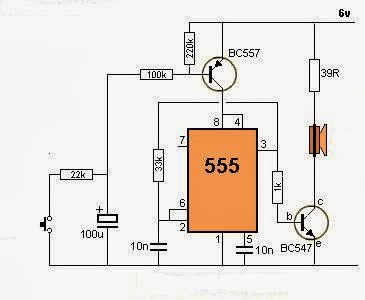

El circuito presentado en esta entrada
trata de una simple sirena del tipo
fuerzas de seguridad, pero en una versión reducida, aunque potente, el corazón del circuito está
constituido por un integrado 555 y posee una etapa amplificadora a su salida la
cual es dada por el transistor BC547. La alimentación se podrá realizar con 6 a
9 volt siendo una batería lo mas recomendado. El parlante podrá ser una de
0,25W 8 Z.
